テキスト音声合成を1チップで実現 - AquesTalk pico LSI

さまざまな機器に音声合成を!

とても小さな音声合成エンジン

音声合成LSI 「AquesTalk pico LSI」HEADLINE


AquesTalk pico LSI は、テキストを音声に変換出力する音声合成LSIです。

小型サイズのパッケージ1つに、音声合成機能のすべてを実装。
LCD モジュールを用いるような感覚で、簡単に音声合成機能を実現できます。

使い方も簡単! ホストからローマ字表記の文字列を、シリアルインターフェースを介して送るだけ。
あとはAquesTalk pico LSI がリアルタイムに読み上げます。
数値も、適切な読みとアクセントで読み上げることができます(タグで指定)。

あらかじめプリセットしたメッセージを端子のOn/Offで読み上げるスタンドアロンモードもあります。

小ロットの製品や装置に組み込んで音声出力を実現。試作にも最適です。また、オーディオアンプと共に簡単に音声合成モジュールとすることもできます。

特長

  • 文字列を送るだけのシンプルなインターフェース

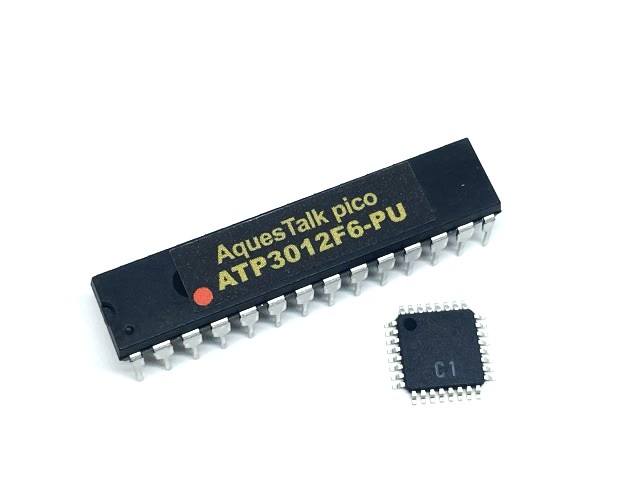

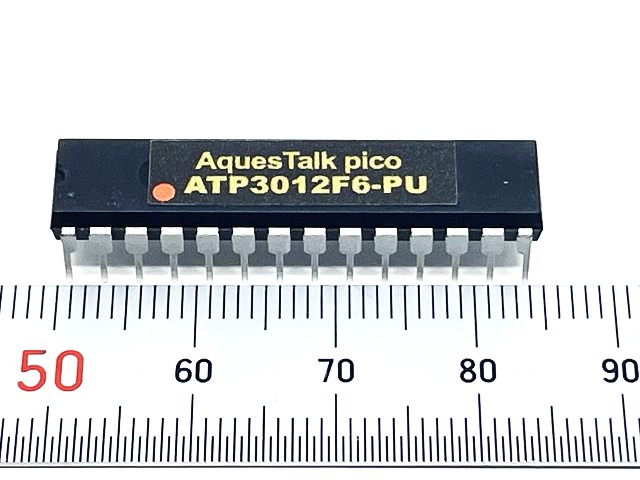

  • 扱いやすい28pinDIPまたは実装面積の小さなTQFP32パッケージ
  • 外付け部品不要(アナログオーディオアンプは別途)
  • Arduino基板に装着するだけで音声合成ボードに!
  • 3種類のシリアルインターフェース UART/I2C/SPI
  • 2種類のカスタマイズ可能なチャイム音付き
  • 端子の変化をトリガにプリセットメッセージを発声
  • 15個のカスタマイズ可能なプリセットメッセージ
  • 話速やプリセットメッセージなどを実装後に設定可能

ATP3011□□-PU
* ピン配置は型番により一部異なります

紹介動画


本LSI(DIP版)を市販のArduino Uno基板に挿すだけで、パソコンからUSBで操作可能な音声合成ボードになります。
「AquesTalk pico LSI」の評価ボードとしてもご利用ください。

サンプル音声 *JavaScript使用

声種 (ボタンの右下はローマ字音声記号列です。書式はデータシートを参照)
明日の天気は、一日中晴れ。
a_shitanote'nkiwa ichinichijyu-/hare.
電話番号は、01-2345-6789です。
dennwaba'nngo-wa <NUM VAL=01-2345-6789>de_su.
各種のサービスを、音声で案内します。
ka'kusyuno/sa'-bisuo o'nse-de/annna'ishima_su.
この先3キロ渋滞中。
konosaki/<NUMK VAL=3 COUNTER=kiro>/ju-taichu-.
爆音が、銀世界の高原に広がる。
bakuonnga ginnse'kaino/ko-gennni+hirogaru.
よろしいですか?
yorosi'ide_suka?
コード番号は、XPS3010です。
ko-doba'nngo-wa <ALPHA VAL=XPS3010>de_su.
16時5分35秒です。
<NUMK VAL=16 COUNTER=di>/<NUMK VAL=5 COUNTER=funn>/<NUMK VAL=35 COUNTER=byo->de_su.
2011年12月4日。
<NUMK VAL=2011 COUNTER=nenn> <NUMK VAL=12 COUNTER=gatu>/<NUMK VAL=4 COUNTER=niti>.
ゆっくりしていってね?
/yukkuri_siteittene?

製品仕様

製品種類 ATP3012 ATP3011 ATP3010
パッケージ 28pin DIP (-PU)
32pin TQFP (-AU)
28pin DIP (-PU)
32pin TQFP (-AU)
28pin DIP
動作電圧 2.7V 〜 5.5V(10MHz)
3.1V 〜 5.5V(16MHz)
2.5V 〜 5.5V 3.8V 〜 5.5V
消費電流 4mA〜10mA(発声時)
1μA(スリープ時)
3.5mA(発声時)
1μA(スリープ時)
8.2mA(発声時)
0.4mA 〜2.8mA(待機時)
ベースチップ Atmel ATmega328(P)
音声合成コア AquesTalk pico
入力データ ローマ字音声記号列(ASCII)
声種 1種 (声種は型番により異なる)
出力 10KHzFS PCM PWM出力 8KHzサンプリング PCM PWM出力
インターフェース UART/I2C/SPI
プリセットメッセージ 15 メッセージ
動作クロック 外部 16MHzまたは10MHz 内蔵 外部16MHz
*ATP3012は、音声の周波数帯域を5KHz(サンプリング周波数10KHz)に上げて音質の向上を行ったもの。ATP3011とはAOUT端子など一部ピン配置が異なる。詳細は、ATP3012 データシート:13.6「ATP3012とATP3011の主な違い」 参照。

*ATP3011は、ATP3010F4の新版であり、2.5Vから動作可能、外付発振子が不要、待機時消費電流を少なくするスリープ機能を追加したもの。詳細は、ATP3011 データシート:13.6「ATP3011とATP3010F4の主な違い」 参照。


製品ラインアップ

製品型番 パッケージ/声種 ステータス
ATP3012R5-PU 28pin DIP / 小型ロボット声 発売中(新製品)
ATP3012F6-PU 28pin DIP / 業務用途に適した女声(明瞭版) 発売中
ATP3012F5-PU 28pin DIP / 落ち着いた女声 発売中
ATP3011R4-PU 28pin DIP / ロボット声 発売中
ATP3011M6-PU 28pin DIP / 業務用途向けの落ち着いた男声 発売中
ATP3011F1-PU 28pin DIP / 女声("ゆっくり") 発売中
ATP3011F4-PU 28pin DIP / かわいい系の女声 発売中
ATP3012F5-AU TQFP32 / 落ち着いた女声 発売中
ATP3011F4-AU TQFP32 / かわいい系の女声 発売中
ATP3011M6-AU TQFP32 / 業務用途向けの落ち着いた男声 発売中
ATP3010F4-PU 28pin DIP / かわいい系の女声 受注生産品
* ATP301X-YY-ZZ  YY:声種 ZZ:パッケージ

Document & Link


ご購入

●DIP版は、秋月電子通商アクエストオンラインストアにて販売中。
●TQFP版は、アクト・ブレイン Online Shop にて販売中。
●まとまった数のご購入は、お問い合わせください。
●音声合成ミドルウェアを、お客様のシステムへのポーティングも行っております。→カスタム製品
